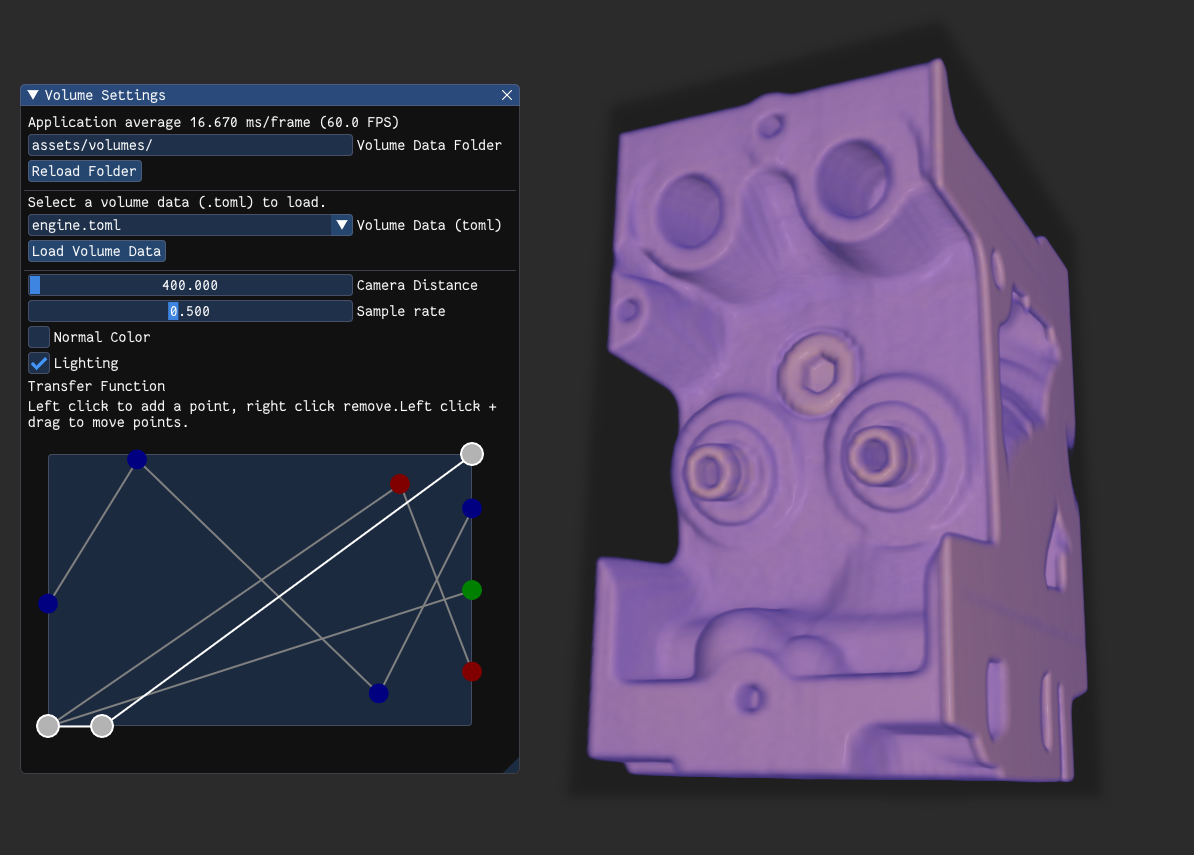

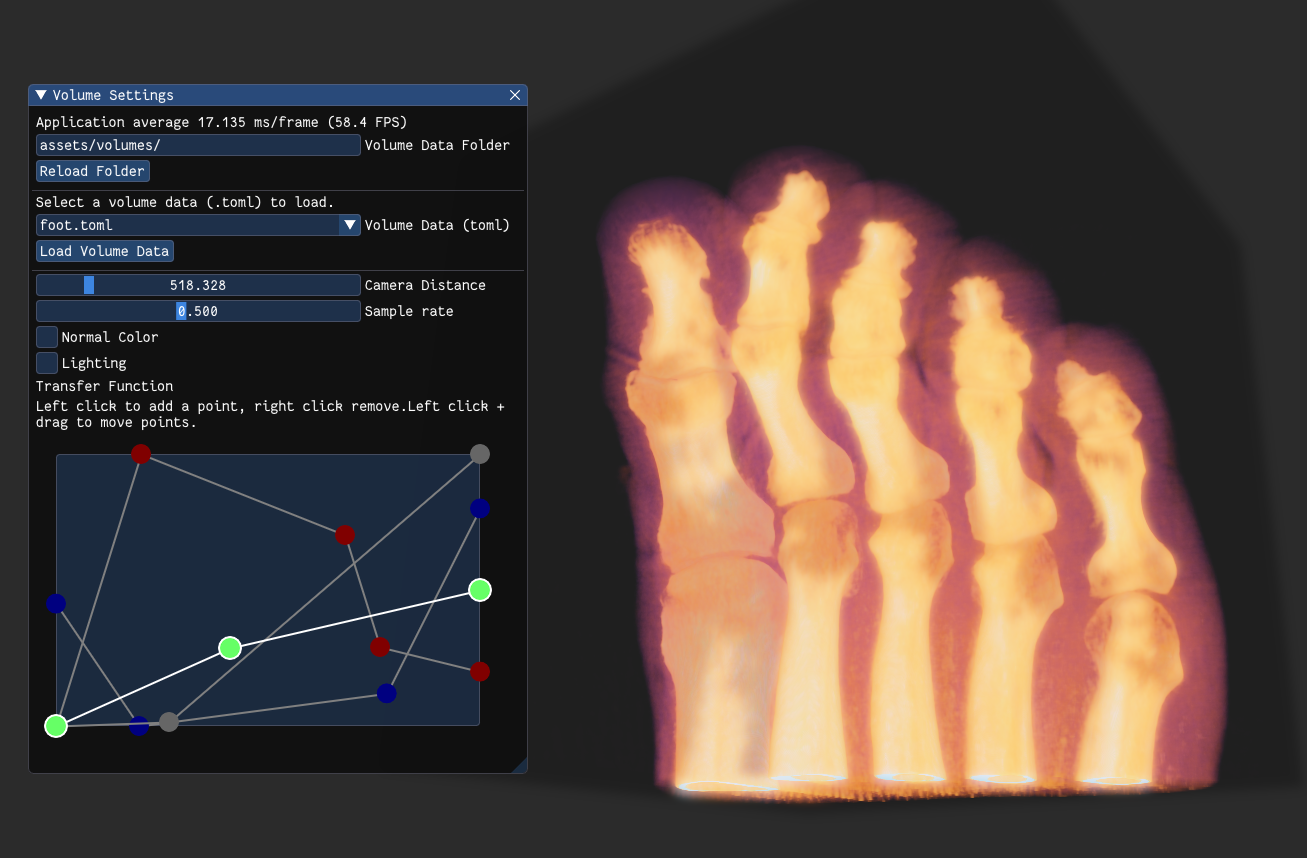

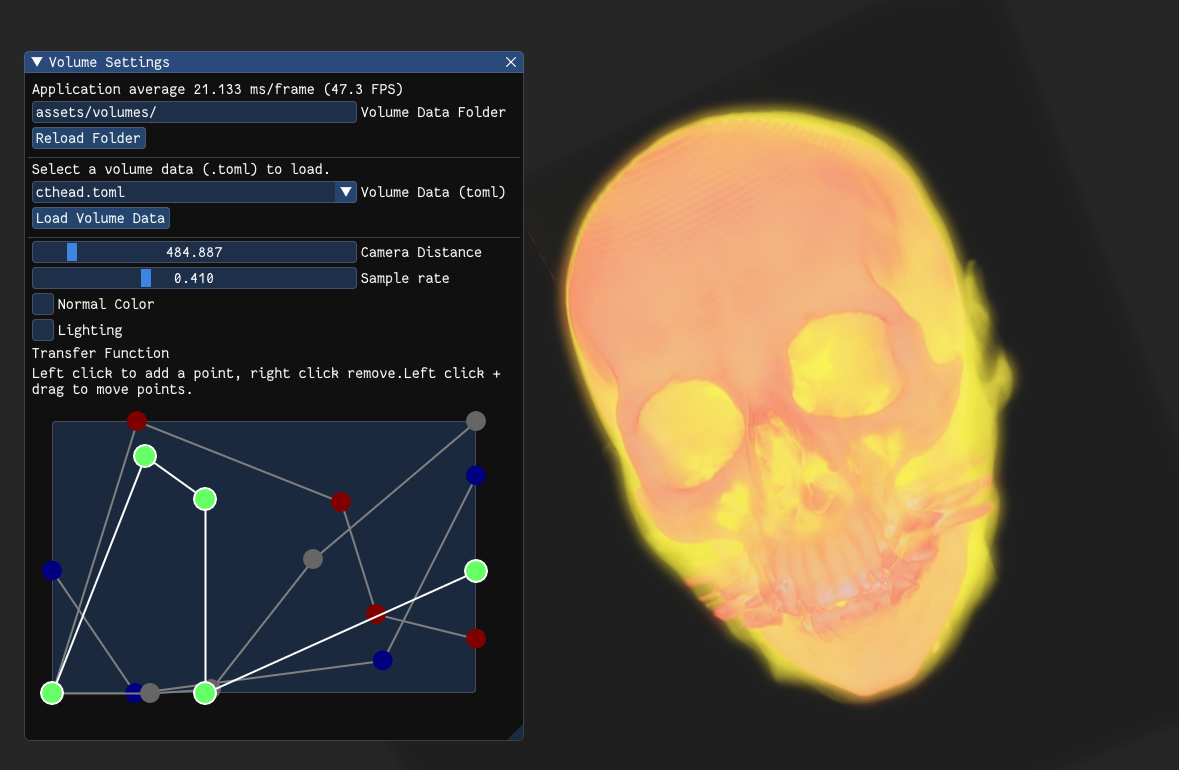

Volume Renderer

新版的 Volume Renderer，使用 C++ 和 OpenGL 開發，搭配 SDL2 以及 ImGui。

傳統解釋檔案格式的資訊檔為 .inf，但規範沒有統一十分不建議，目前統一使用 .toml 格式做為新版的資訊檔。

安裝需求

需要使用 vcpkg 安裝以下套件：

• sdl2 - 2.0.22
• glad - 0.1.34#3
• glm - 0.9.9.8#1
• imgui[core,opengl3-binding,sdl2-binding] - 1.87
• stb - 2021-09-10
• tomlplusplus 3.0.1

圖學環境安裝教學請看這 。

操作

• 滑鼠 旋轉 Camera 觀看視角
• TAB 切換滑鼠控制攝影機（預設是關閉的），開啟時鼠標會不見且可以控制攝影機
• x 隱藏或顯示三軸 (世界坐標系原點)
• Ctrl + q 關閉程式
• F11 切換全螢幕 / 視窗

備註

1. 如果使用 Mingw 編譯的話，請記得 vcpkg 的套件要安裝 x64-mingw-dynamic 的版本，以及 CMake 需要新增 -DVCPKG_TARGET_TRIPLET=x64-mingw-dynamic 以及 shader file 的換行符號要改為 LF 才不會發生編譯錯誤。

Future Works

1. 可以嘗試使用 OpenMP 平行化一些計算
2. 利用 Threads 多執行緒讓讀檔和處理 volume data 時依舊可以保持 application 運行順暢
3. 產生用於預覽的 transfer function colormap 縮圖
4. 將 cubic bezier 功能加入到 transfer function，除了線性內插之外還有其他模式。

---

國立臺灣海洋大學 資訊工程學系 電腦圖學實驗室 Lab 503

課程名稱：電腦圖學

授課教授：翁世光 教授

課程助教：張竣傑

助教信箱：10957037@email.ntou.edu.tw
